仪器名称

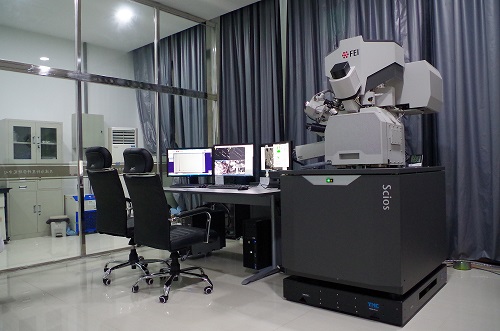

双束扫描电镜

生产厂家

美国FEI公司

启用时间

2015年7月

主要技术指标

离子束系统

分辨率≤5.0nm@30kV

加速电压为0.5kV-30kV, 束流强度0.6pA-65nA;

电子束系统

分辨率≤2nm@30kV(二次电子)，≤1.0nm@15kV(二次电子), ≤1.6nm@1kV (二次电子), STEM分辨率: ≤0.8nm@30kV(二次电子)，≤3nm@30kV(背散射电子)，最小束流1pA, 最大束流400nA

成像CCD系统

分辨率400万像素，波长范围175-3300nm

能谱仪

晶体有效检测面积不小于100mm²,能量分辨率优于129eV(STD), 最大计数率1600000cps, 最大输出计数率>800000cps

EBSD

扫描和指标化速度：1000点/秒，取向测量精度优于0.1度

全套三维重构软件、高分辨拼图功能

主要功能及应用

为材料科学、微纳加工、半导体器件制造、纳米生物、地质学等领域提供SEM、BSE、STEM、EDS、EBSD、TEM样品制备、3D重构以及高分辨大面积拼图等分析。

仪器管理员

李 瑞  lirui@mail.gyig.ac.cn

安放地点

地球化学研究所1号楼104室

配套设施

喷金/喷碳仪、震动抛光机
